En equipos automatizados, Máquinas herramienta CNC e incluso impresoras 3D, guías lineales Funcionan como el «esqueleto» de la transmisión de precisión, siendo cruciales para el funcionamiento estable del equipo. Sin embargo, ¿conoce realmente este componente mecánico aparentemente sencillo? Este artículo desvelará las complejidades de las guías lineales.

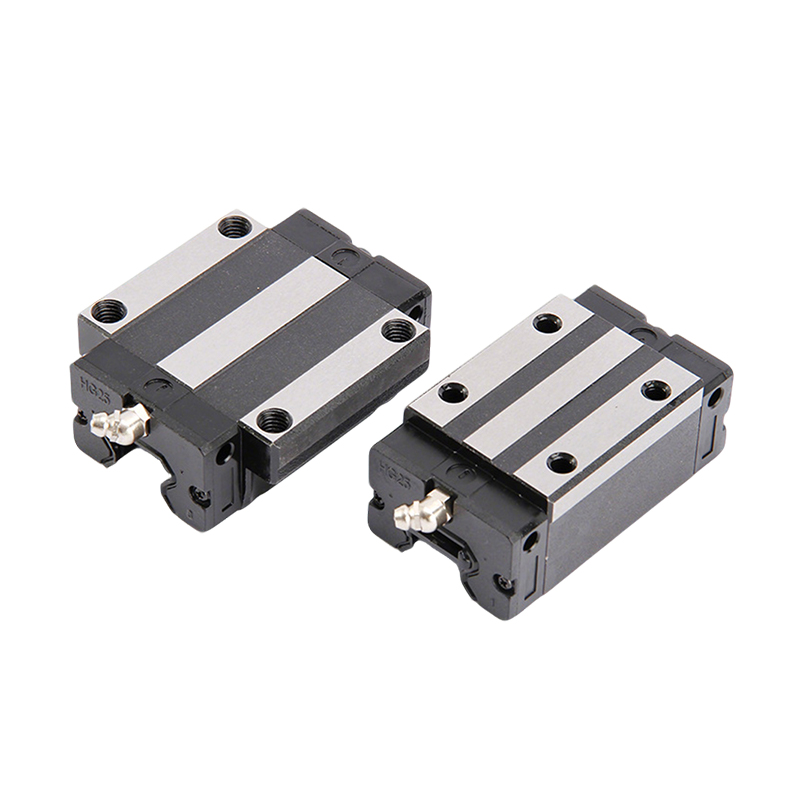

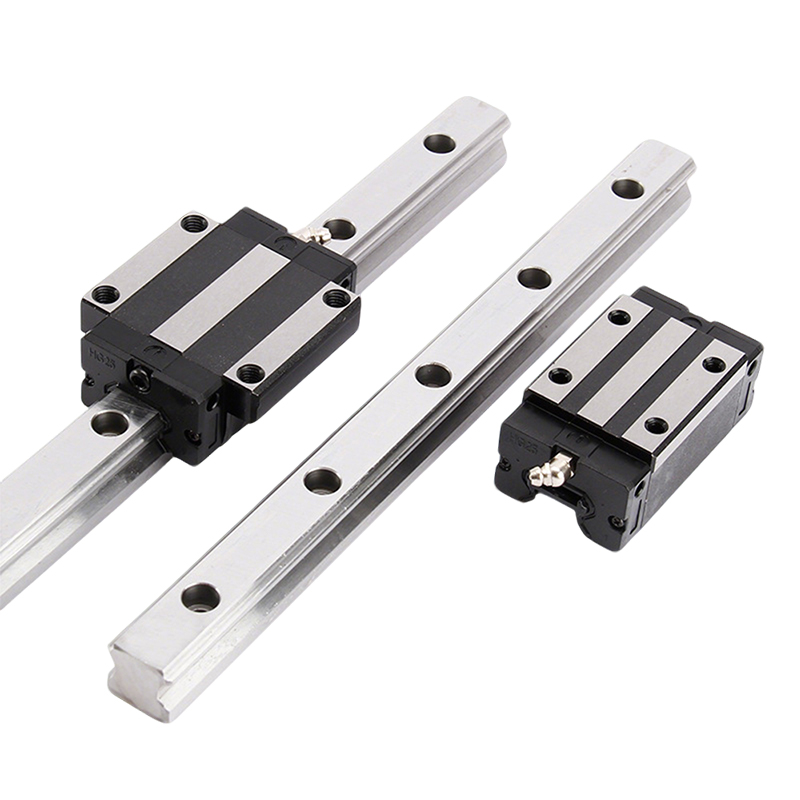

Las guías lineales constan de cuatro componentes principales: el cuerpo del riel, el bloque deslizante, las bolas (o rodillos) y los elementos de sellado. El cuerpo del riel se fabrica generalmente en acero de alto carbono, con superficies rectificadas con precisión y templadas para alcanzar una dureza de HRC 58-62, lo que garantiza una gran resistencia al desgaste a largo plazo. El bloque deslizante incorpora un mecanismo de recirculación de bolas que permite un movimiento con baja fricción gracias a pistas de rodadura mecanizadas con precisión.
El sistema de sellado es un componente crítico que a menudo se pasa por alto. Las guías de alta calidad están equipadas con sellos laberínticos multicapa que impiden eficazmente la entrada de contaminantes como virutas metálicas y polvo, a la vez que retienen la grasa lubricante. Algunos modelos especializados también incorporan rascadores que eliminan automáticamente los residuos de la superficie del riel durante el funcionamiento a alta velocidad.
La capacidad de carga es un indicador clave del rendimiento. Las guías de clase C soportan cargas estáticas nominales de hasta 30 kN, mientras que las variantes de alta resistencia de clase H soportan cargas superiores a 100 kN. Los ingenieros deben calcular simultáneamente las cargas verticales, horizontales y de momento, e incorporar un margen de seguridad del 20 %. En condiciones de operación especiales, también deben considerarse los factores de carga de impacto.
Los grados de precisión influyen directamente en el rendimiento del equipo, abarcando desde niveles estándar y de precisión hasta ultraprecisión. Sin embargo, debe tenerse en cuenta el efecto de las variaciones de temperatura en la precisión: por cada aumento de 1 °C, un riel guía de 1 metro de longitud se expande térmicamente aproximadamente 11 μm.
La gestión de la lubricación determina la vida útil. Se recomienda reponer la grasa de litio cada 100 kilómetros de funcionamiento y cambiar a lubricantes de disulfuro de molibdeno en entornos de alta temperatura. Las nuevas guías autolubricantes emplean materiales de cojinetes sinterizados impregnados en aceite, lo que triplica los intervalos de mantenimiento. Es importante no mezclar lubricantes de diferentes marcas para evitar reacciones químicas que degraden el rendimiento de la grasa.
Los protocolos de limpieza y protección deben estandarizarse. Es fundamental utilizar cubiertas específicas para las guías, y se recomiendan protectores tipo fuelle para entornos polvorientos. Se aconseja limpiar semanalmente las superficies de las guías con paños no tejidos y limpiadores especializados, evitando estrictamente el uso de disolventes corrosivos como la acetona. Para equipos que permanezcan inactivos durante más de 72 horas, se debe aplicar aceite antioxidante y utilizar deshumidificadores en ambientes húmedos.
