La "pista" de precisión de la industria moderna

En los equipos de automatización, las máquinas herramienta CNC y los instrumentos de precisión, hay un componente central aparentemente simple pero crucial: es como una pista invisible que transporta el movimiento preciso y de alta velocidad del equipo, que es el guía linealComo componente clave en el campo de la transmisión mecánica, la precisión de la guía lineal determina directamente el rendimiento de todo el equipo. Hoy analizaremos a fondo esta "pista de precisión" de la industria moderna.

1. ¿Qué es una guía lineal?

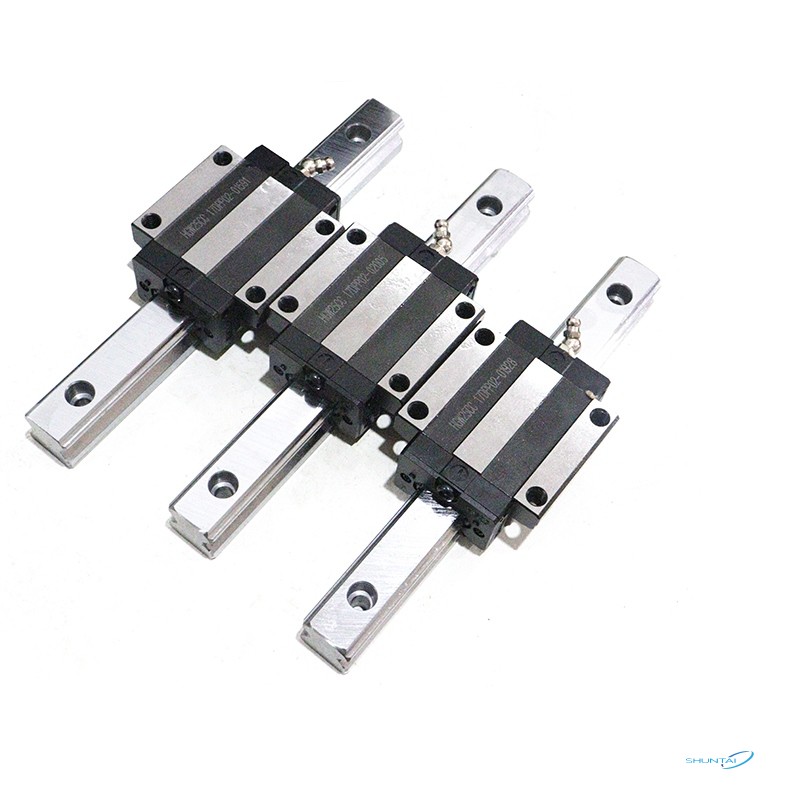

Una guía lineal es un dispositivo de transmisión de precisión que se utiliza para lograr un movimiento lineal alternativo. Consta de un riel guía y un deslizador. Mediante el movimiento circular de una bola o rodillo de acero sobre la pista, la fricción de deslizamiento se convierte en fricción de rodadura, logrando así un movimiento lineal de alta precisión y baja resistencia.

Características principales:

Alta rigidez: puede soportar cargas multidimensionales.

Alta precisión: la precisión de posicionamiento repetido puede alcanzar el nivel de micrones.

Baja fricción: el coeficiente de fricción de rodadura es solo 1/50 de la fricción de deslizamiento

Larga vida útil: la vida útil nominal suele ser de decenas de miles de kilómetros.

2. Estructura de precisión de las guías lineales.

Carriles guía

Hecho de acero de aleación de alta calidad (como GCr15) después del temple general, la dureza alcanza HRC58-62 y la rugosidad de la superficie de la pista después del rectificado de precisión es Ra≤0.2μm.

Conjunto deslizante

Contiene pistas de rodadura y retornos mecanizados con precisión para mantener el movimiento cíclico de los elementos rodantes. Los productos de alta gama utilizan jaulas de resina para evitar colisiones entre los elementos rodantes.

Sistema de elementos rodantes

Tipo de bola de acero: adecuada para cargas ligeras y medianas, rentable

Tipo de rodillo: capacidad de carga aumentada de 3 a 5 veces, se utiliza en ocasiones de carga pesada

Bolas de cerámica: resistentes a la corrosión, sin lubricación, utilizadas en entornos especiales

Sistema de sellado

Sellos laberínticos multicanal + placas raspadoras de metal, el nivel de protección puede alcanzar IP54 o superior.

3. Innovación y tecnología de vanguardia

Tecnología autolubricante

Monitoreo inteligente

Sensor de vibración integrado y módulo de detección de temperatura para monitorear el estado de salud del riel guía en tiempo real.

Material compuesto

Superficie guía revestida de cerámica + deslizador reforzado con fibra de carbono, 40% más ligero y 25% más rígido.

Tipo de ultra alta velocidad

Utilizando un sistema de reflujo especial, la velocidad máxima puede alcanzar los 5 m/s (los productos convencionales son de alrededor de 1-2 m/s).

4. Reglas de oro para la selección

Cálculo de carga

Teniendo en cuenta la fuerza vertical, la fuerza lateral y el momento de vuelco al mismo tiempo, se recomienda utilizar el software de selección proporcionado por el fabricante para el análisis de fuerza.

Diseño de protección

Entorno general: lámina a prueba de polvo

Residuos metálicos: placa raspadora

Entorno líquido: completamente cerrado

V. Puntos de mantenimiento

Ciclo de lubricación:

Lubricación con grasa: cada 100 km o 6 meses

Lubricación con aceite: el entorno de trabajo continuo requiere un sistema de aceite

Método de limpieza:

Utilice un limpiador especial para rieles guía y no utilice disolventes corrosivos como acetona.

Advertencia de vida:

Cuando el ruido de funcionamiento aumenta en 15 dB o el aumento de temperatura supera los 20 ℃, debe revisarse inmediatamente.

VI. Conclusión

Según las estadísticas, se espera que el mercado mundial de guías lineales alcance los 5.800 millones de dólares estadounidenses en 2025, con una tasa de crecimiento anual compuesta del 7,2 %. Como ingeniero mecánico, comprender a fondo el misterio de esta "pista de precisión" puede aportar un toque deportivo más potente al diseño de equipos. La próxima vez que vea el corte suave de las máquinas herramienta CNC, si tiene alguna necesidad, elija nuestro shuntai. Shuntai Le brindaremos el mejor servicio y orientación técnica.
