¿Busca un componente de transmisión de movimiento lineal fiable y económico para su maquinaria, impresora 3D o plataforma elevadora? Los husillos trapezoidales son la opción ideal para aplicaciones de automatización de baja a media carga y baja velocidad.

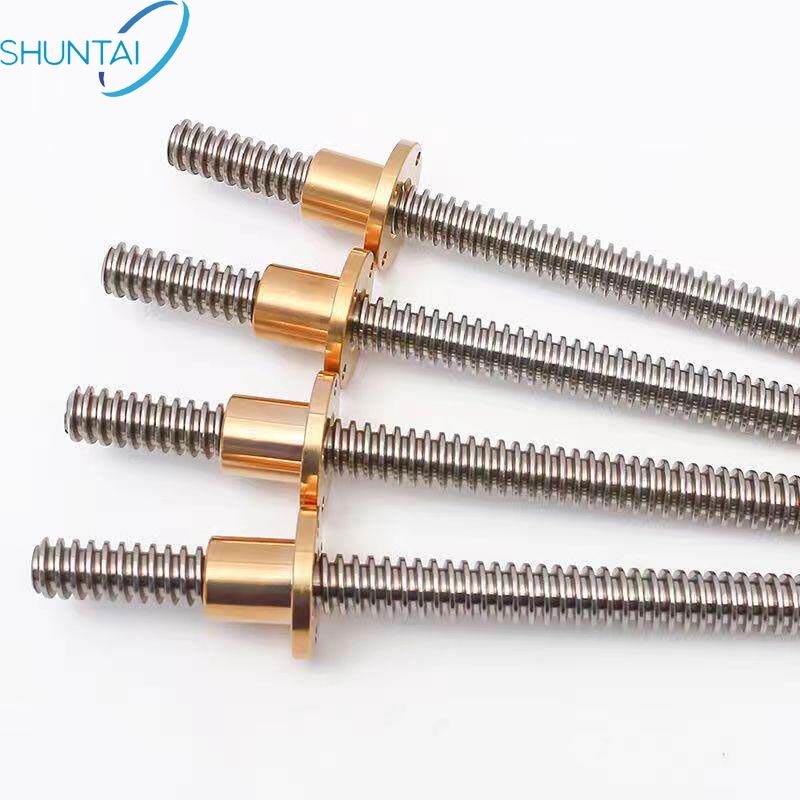

A diferencia de los husillos de bolas con estructuras internas complejas, los husillos trapezoidales cuentan con tuercas de latón con rosca en forma de T, lo que permite convertir fácilmente el movimiento rotatorio en un movimiento lineal suave. En Shuntai, suministramos husillos trapezoidales totalmente personalizables con tuercas de latón, diseñados para una larga vida útil y un funcionamiento diario estable.
Especificaciones básicas de nuestros husillos trapezoidales
Ofrecemos una gama completa de diámetros de eje para satisfacer las diversas necesidades de los equipos:
10 mm, 12 mm, 16 mm, 20 mm, 22 mm, 24 mm, 25 mm, 28 mm, 30 mm, 36 mm
| Artículo | Detalles |
|---|
| Nombre del producto | Husillo trapezoidal con tuerca de bronce |
| Tipo de rosca | Trapezoidal (rosca en T) |
| Marca | Shuntai |
| Materia prima | Acero para cojinetes GCr15, acero al carbono, tuercas de bronce/latón |
| Proceso de fabricación | Tornillos de rosca laminada, tornillos de precisión rectificados |
| Ventaja principal | Mayor vida útil, transmisión estable |
| Plazo de entrega | 7 días laborables |
| Puerto de embarque | Shanghái, China |
Nuestros tornillos están disponibles en dos estándares de producción: tornillos de avance laminados para uso general y tornillos de avance rectificados para aplicaciones que requieren mayor precisión dimensional. Las tuercas de latón a juego ofrecen una buena lubricación, lo que reduce el desgaste durante los movimientos alternativos repetidos.
Cómo funcionan los husillos trapezoidales
Un sistema completo de accionamiento por tornillo trapezoidal consta de dos partes principales: un eje roscado y una tuerca trapezoidal correspondiente.
La rosca trapezoidal presenta flancos espirales paralelos. Cuando el eje gira, el par se transfiere a la tuerca, empujándola para que se desplace linealmente a lo largo del eje del tornillo.

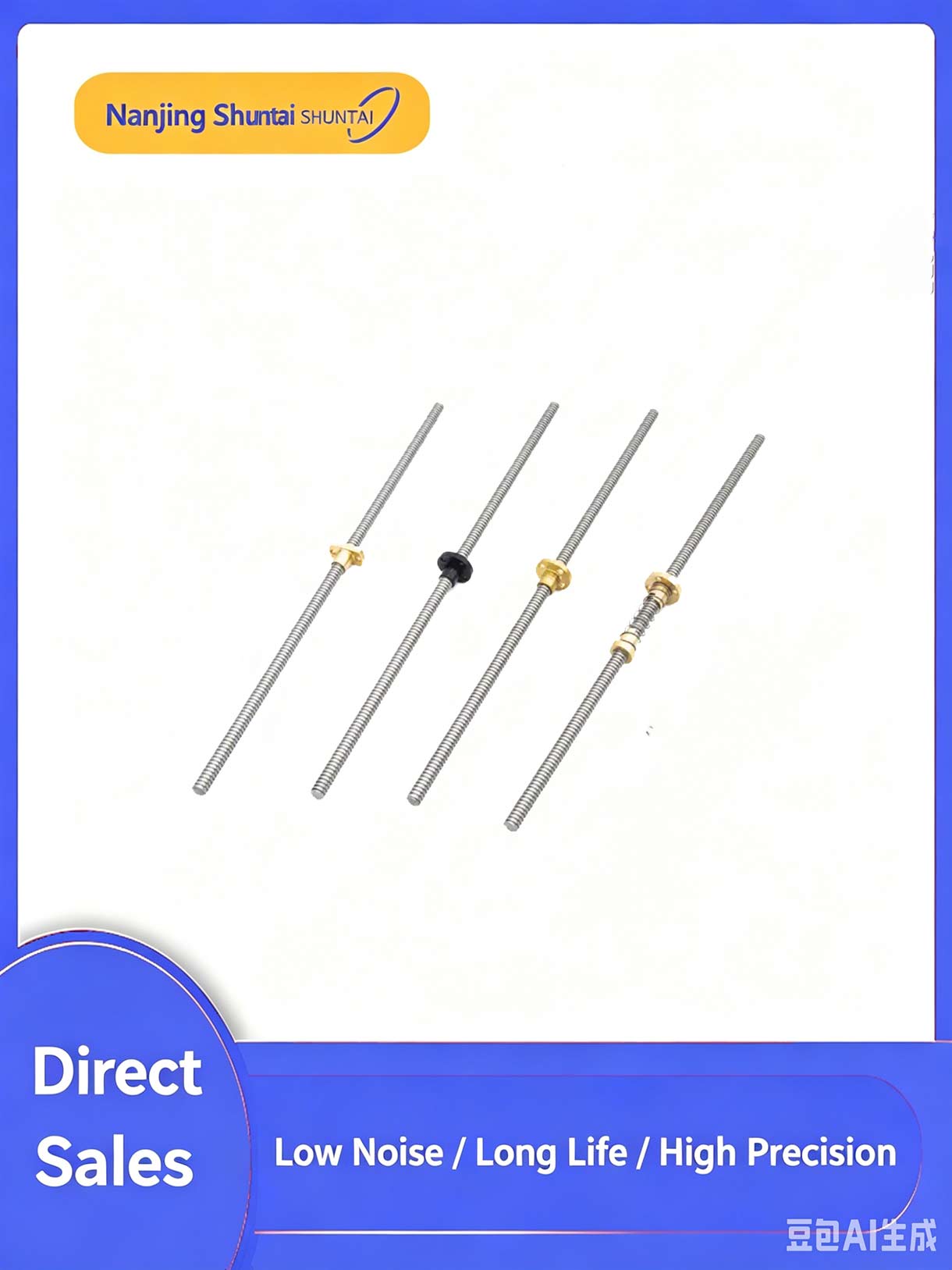

Ofrecemos tuercas en varios estilos: tuercas de latón con brida estándar, tuercas con revestimiento negro antioxidante y tuercas precargadas con resorte para eliminar la holgura y lograr un montaje de mayor precisión.
Principales ventajas de los husillos trapezoidales
1. Menor costo de producciónEn comparación con los husillos de bolas con canales de bolas circulantes, los husillos trapezoidales tienen pasos de procesamiento más sencillos, lo que reduce significativamente el presupuesto de adquisición para proyectos de carga media.
2. Estructura mecánica simple y estable
No contiene componentes delicados con rodamientos de bolas. El robusto conjunto de tornillo y tuerca de bronce resiste golpes y polvo, lo que facilita el mantenimiento de los equipos de fábrica.
3. Fuerte rendimiento de autobloqueo
La geometría trapezoidal de la rosca crea un autobloqueo natural cuando se interrumpe el suministro eléctrico. Esto es fundamental para plataformas elevadoras, ejes verticales de impresoras 3D y guías de automatización vertical, a fin de evitar deslizamientos accidentales.
4. Amplia selección de materiales para personalización
Los ejes de los tornillos utilizan acero para rodamientos GCr15 resistente al desgaste o acero al carbono común; las tuercas de latón/bronce ofrecen una lubricidad inherente sin necesidad de lubricación frecuente con aceite abundante.Escenarios de aplicación típicos
Los husillos trapezoidales destacan en equipos de movimiento lineal de baja velocidad y carga media, y son ampliamente adoptados en industrias de todo el mundo:
ejes auxiliares de máquinas CNC
Impresoras 3D de escritorio e industriales
Plataformas elevadoras verticales y mesas elevadoras
Equipos de ensamblaje de automatización general
Dispositivos médicos de ajuste lineal
Maquinaria de embalaje pequeña
Limitaciones a considerar antes de la selección
Para tareas de posicionamiento de ultra alta velocidad o ultra alta precisión, los husillos de bolas ofrecen un mejor rendimiento. Los husillos trapezoidales presentan mayor fricción y menor eficiencia de transmisión, por lo que funcionan mejor en operaciones lentas e intermitentes que en ciclos continuos de alta velocidad.
Cómo elegir el husillo trapezoidal adecuado para su proyecto
Al realizar su pedido, evalúe 4 factores clave para evitar piezas incompatibles:
- 1. Peso de la carga: Confirme su carga móvil máxima para seleccionar el diámetro de eje adecuado (10 mm para cargas ligeras, 36 mm para cargas medias pesadas).
- 2. Velocidad de carrera: Si la velocidad lineal es baja, utilice husillos trapezoidales; para desplazamientos continuos rápidos, opte por husillos de bolas.
- 3. Precisión de posicionamiento: Tornillos trapezoidales rectificados para necesidades de tolerancia más estrictas, tornillos laminados para posicionamiento estándar.
- 4. Presupuesto del proyecto: Los tornillos trapezoidales ofrecen una relación coste-beneficio mucho mejor que los tornillos de bolas de precisión.
