What are the core accessories of 3D printers?

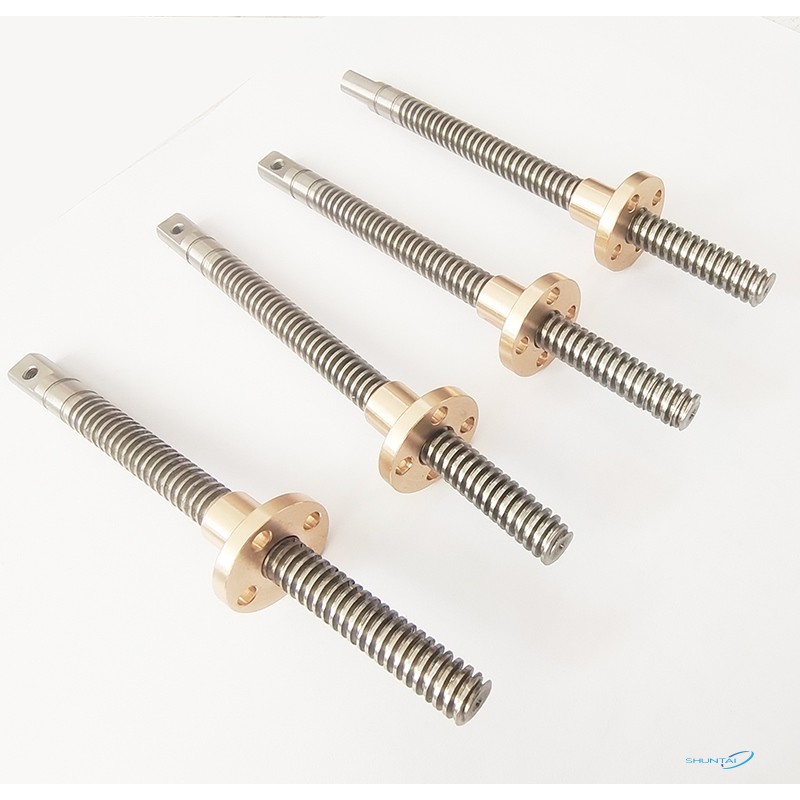

Tornillo de avance trapezoidal Es un elemento común de transmisión mecánica, llamado así por su rosca trapezoidal cSección transversal. En impresoras 3D, tornillo de avance trapezoidal Desempeña un papel clave en la conversión del movimiento de rotación en movimiento lineal.En comparación con las roscas comunes, las roscas trapezoidales tienen mayor capacidad de carga y mejores características de autobloqueo, lo que las hace particularmente adecuadas para aplicaciones que requieren un posicionamiento preciso y ciertas cargas axiales.

El principio de funcionamiento del husillo trapezoidal se basa en el principio físico básico de la transmisión en espiral: cuando el husillo gira, la tuerca se mueve en su dirección axial, y la distancia de desplazamiento es proporcional al paso de la rosca y al número de rotaciones. Este preciso mecanismo de conversión de movimiento lineal es fundamental para que las impresoras 3D logren una impresión de alta precisión.

Ventajas del husillo trapezoidal en impresoras 3D

En la tecnología de impresión 3D, el tornillo de avance trapezoidal tiene muchas ventajas significativas sobre otros métodos de transmisión:

Capacidad de posicionamiento de alta precisión: el tornillo de avance trapezoidal puede proporcionar una mayor precisión de posicionamiento, con un valor típico de ±0,1 mm o superior, lo cual es crucial para la calidad de impresión.

Buen rendimiento de autobloqueo: el diseño de la rosca trapezoidal le permite mantener naturalmente su posición cuando no se acciona, lo que reduce el riesgo de que el eje Z se caiga cuando la energía está apagada o el motor no está funcionando.

Mayor capacidad de carga: en comparación con la transmisión por correa o la varilla roscada común, el tornillo trapezoidal puede soportar mayores cargas axiales y es adecuado para soportar el peso de la plataforma de impresión y el cabezal de impresión.

Características de movimiento suave: el accionamiento por tornillo trapezoidal reduce la vibración y los saltos, lo que ayuda a mejorar la calidad de la superficie impresa.

Alto rendimiento en relación calidad-precio: en comparación con el tornillo de bolas, el tornillo trapezoidal tiene un coste menor y puede cumplir con los requisitos de precisión de la mayoría de las impresoras 3D de consumo.

Aplicaciones típicas del tornillo trapezoidal en impresoras 3D

En la estructura de las impresoras 3D, el tornillo trapezoidal se utiliza principalmente en las siguientes partes clave:

Sistema de elevación del eje Z: La mayoría de las impresoras 3D FDM/FFF utilizan tornillos trapezoidales para controlar el movimiento preciso de la plataforma o el cabezal de impresión en el eje Z. Dado que el eje Z debe ser muy estable y soportar una carga determinada, el tornillo trapezoidal se convierte en la opción ideal.

Algunos ejes X/Y especialmente diseñados: aunque la mayoría de las impresoras 3D modernas utilizan transmisiones por correa en los ejes X/Y para lograr mayores velocidades, algunos modelos que se centran en la precisión en lugar de la velocidad también utilizan tornillos trapezoidales en estos ejes.

Mecanismo de extrusión: En algunas extrusoras de accionamiento directo, se pueden utilizar tornillos trapezoidales para controlar con precisión el avance de los filamentos.

Selección de parámetros técnicos de tornillos trapezoidales

Al elegir un tornillo trapezoidal para una impresora 3D, debe tener en cuenta los siguientes parámetros clave:

Paso: se refiere a la distancia que recorre la tuerca cuando el tornillo gira una vuelta. Los pasos más comunes son 2 mm, 4 mm, 8 mm, etc. Pasos más pequeños proporcionan mayor resolución, pero velocidades más lentas.

Diámetro: Generalmente 6 mm, 8 mm, 10 mm o 12 mm. Los diámetros mayores proporcionan mayor rigidez y capacidad de carga.

Tipo de rosca: rosca trapezoidal estándar (como Tr8×2) o rosca especialmente diseñada.

Material: Generalmente acero al carbono o acero inoxidable, el acero inoxidable es más resistente a la corrosión pero más caro.

Nivel de precisión: Las impresoras 3D generalmente requieren tornillos de precisión C7 o superior.

Longitud: seleccione una longitud adecuada según los requisitos de recorrido del eje Z de la impresora, generalmente un poco más grande que la altura máxima de impresión.

Instalación y mantenimiento de husillos trapezoidales

La instalación y el mantenimiento adecuados son esenciales para garantizar el rendimiento y la vida útil del husillo trapezoidal:

Puntos de instalación:

Asegúrese de que el tornillo de avance esté paralelo al sistema de guía (como una guía lineal)

Utilice cojinetes de apoyo adecuados para reducir las cargas radiales

Fije ambos extremos firmemente, pero no demasiado apretados para evitar tensión.

Utilice acoplamientos para conectar el motor y el tornillo de avance para compensar desalineaciones menores.

Recomendaciones de mantenimiento:

Limpie el tornillo de avance periódicamente para eliminar el polvo y los residuos de impresión.

Lubricación adecuada (utilizar grasa especial o aceite lubricante)

Verifique el desgaste de la tuerca y reemplace las piezas desgastadas a tiempo.

Evite la deformación causada por un apriete excesivo

Comparación entre husillo trapezoidal y husillo de bolas

Para la mayoría de las impresoras 3D de consumo, los husillos trapezoidales ofrecen una buena relación calidad-precio. Las impresoras industriales o de alta gama suelen preferir los husillos de bolas para mayor precisión y velocidad.

Tendencia de desarrollo futuro del husillo trapezoidal

A medida que la tecnología de impresión 3D continúa desarrollándose, los tornillos trapezoidales también mejoran continuamente:

Innovación de materiales: La aplicación de nuevos materiales compuestos y aleaciones de alto rendimiento mejora la resistencia al desgaste y la vida útil del tornillo de avance.

Avance del proceso de fabricación: el rectificado de precisión y las tecnologías de recubrimiento especial mejoran la precisión y la calidad de la superficie del tornillo de avance.

Diseño integrado: Algunos diseños nuevos integran el tornillo de avance con rieles guía u otras funciones para simplificar la instalación y mejorar la rigidez del sistema.

Monitoreo inteligente: los sensores incorporados monitorean el estado del tornillo de avance y predicen las necesidades de mantenimiento.

Conclusión

Como componente clave de la transmisión en las impresoras 3D, el husillo trapezoidal influye directamente en la precisión y la calidad de la impresión. Comprender su principio de funcionamiento, los criterios de selección y los requisitos de mantenimiento puede ayudar a los usuarios y diseñadores de impresoras 3D a optimizar el rendimiento de la máquina. Con el avance de la ciencia de los materiales y la tecnología de fabricación, el husillo trapezoidal seguirá desempeñando un papel importante en el campo de la impresión 3D, equilibrando rendimiento y coste, e impulsando el desarrollo de la tecnología de impresión 3D a una gama más amplia de aplicaciones.
