¿Es un husillo de bolas C7 realmente indispensable para equipos de transporte generales?

En el no estándar En la industria del transporte de automatización y logística, los ingenieros utilizan con frecuencia el término "C7". Como un término "perenne" en la transmisión de precisión, Tornillos de bolas de grado C7 casi dominan el mercado general de transporte y posicionamiento.

Pero ¿te has preguntado alguna vez: es el precisión de C7 ¿Suficiente? ¿Cuándo es necesario actualizar a C5? Hoy analizaremos la "verdad sobre la rentabilidad" de los tornillos C7.

I. Una definición “visualizada” de precisión: ¿Qué es exactamente el concepto de C7?

En primer lugar, es necesario aclarar el estándar de precisión del C7. Según las normas ISO y JIS, el nivel de precisión se determina principalmente por el "error de avance acumulado en una carrera de 300 mm":

Grado C7: 0,05 mm (50 micrómetros)

Grado C5: 0,018 mm (18 micrómetros)

Comparación visual: 50 micrómetros equivalen aproximadamente al diámetro de un cabello humano. Para la mayoría de las máquinas de envasado, paletizadores o mecanismos de traslación de líneas transportadoras comunes, este error es prácticamente insignificante en comparación con las tolerancias del ensamblaje mecánico. Por lo tanto, el C7 puede considerarse el estándar de oro para equipos de transporte comunes.

II. ¿Por qué C7 es la solución óptima en términos de rentabilidad?

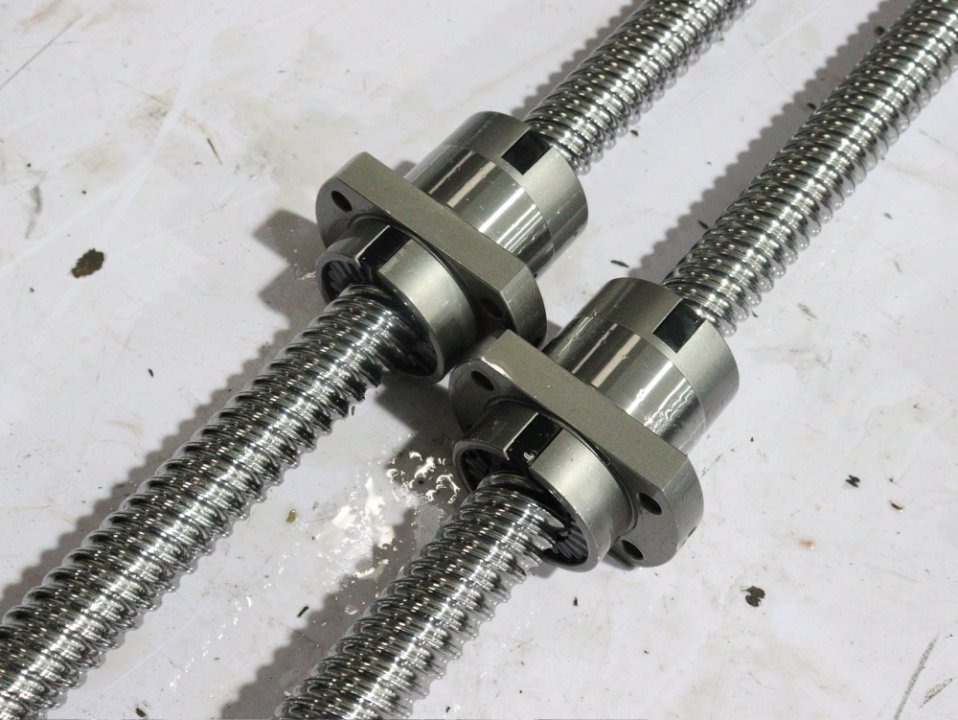

En diseño de ingeniería, "suficientemente bueno" es la máxima expresión de sabiduría. La popularidad de los husillos C7 se debe a su proceso de fabricación: laminado en frío.

Ventaja de costosEl laminado en frío, logrado a través de la extrusión en matriz, cuenta con una eficiencia de producción extremadamente alta y su precio normalmente es solo 1/3 o incluso más bajo que el del grado molido (C5 y superior).

Rendimiento mecánico: El laminación El proceso es equivalente al endurecimiento por trabajo en frío del material; la estructura fibrosa en el tornillo de avance La superficie no se corta, lo que da como resultado una resistencia al desgaste muy robusta en ciertos escenarios de transporte de servicio pesado.

Ciclo de entrega: Tornillos de avance C7 Por lo general, cuentan con un gran inventario, lo que permite un corte y procesamiento rápidos, lo que los hace ideales para equipos automatizados no estándar con ciclos de proyecto ajustados.

III. Precaución: C7 podría no ser suficiente en estos escenarios

Si bien C7 ofrece un rendimiento equilibrado, elija con cuidado si su equipo de transporte incluye las siguientes tres características:

1. El "efecto bola de nieve" de los trazos ultralargos

Aunque el error es de solo 0,05 mm por 300 mm, si su carrera de transporte es de hasta 2 metros o incluso 3 metros y no hay un posicionamiento secundario al final, el error acumulativo puede alcanzar más de 0,3 mm.

2. Exigencias extremas de "silencio" y "suavidad"

Debido a que la rugosidad superficial del laminado en frío no es tan buena como la del grado rectificado, la vibración y el ruido de los husillos C7 serán ligeramente mayores durante el funcionamiento a alta velocidad. Si se utilizan en un entorno de laboratorio o en equipos de prueba de alta precisión, se recomienda cambiar a grado rectificado C5.

3. Movimiento alternativo de frecuencia extremadamente alta

Los tornillos de avance C7 generalmente se combinan con tuercas de holgura o ligeramente tuercas precargadasSi se requiere una precisión de inversión extremadamente alta (juego cercano a cero), la consistencia de la pista de rodadura del C7 podría no permitir un funcionamiento a largo plazo sin juego, lo que fácilmente puede provocar un sobrecalentamiento localizado.

En lugar de buscar una precisión excesiva, es mejor centrarse en la prevención del polvo y la lubricación del husillo, así como en la instalación paralela de la base de soporte. Estos detalles tienen un impacto mucho mayor en la vida útil del equipo que una diferencia de precisión de 0,03 mm.
